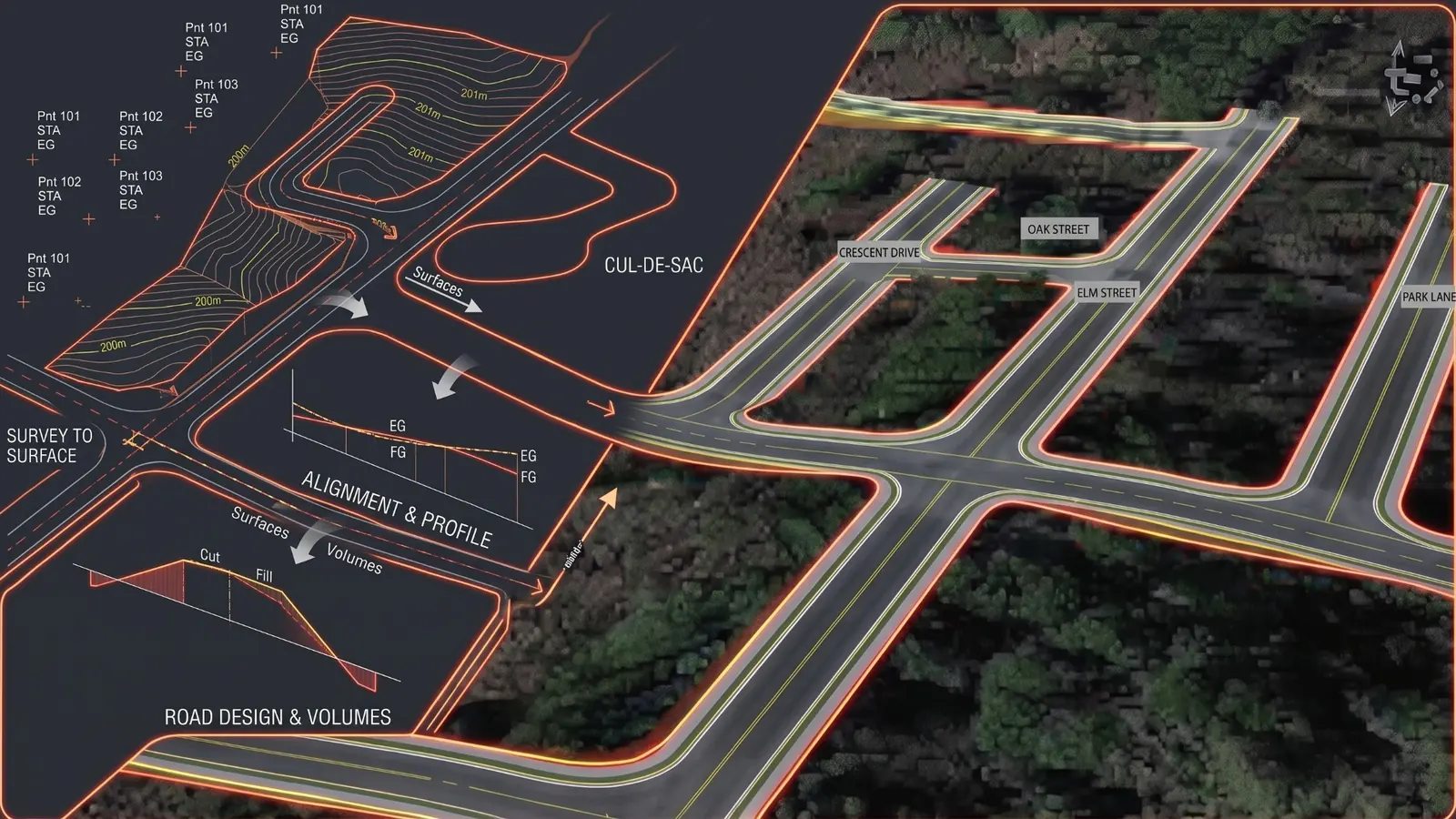

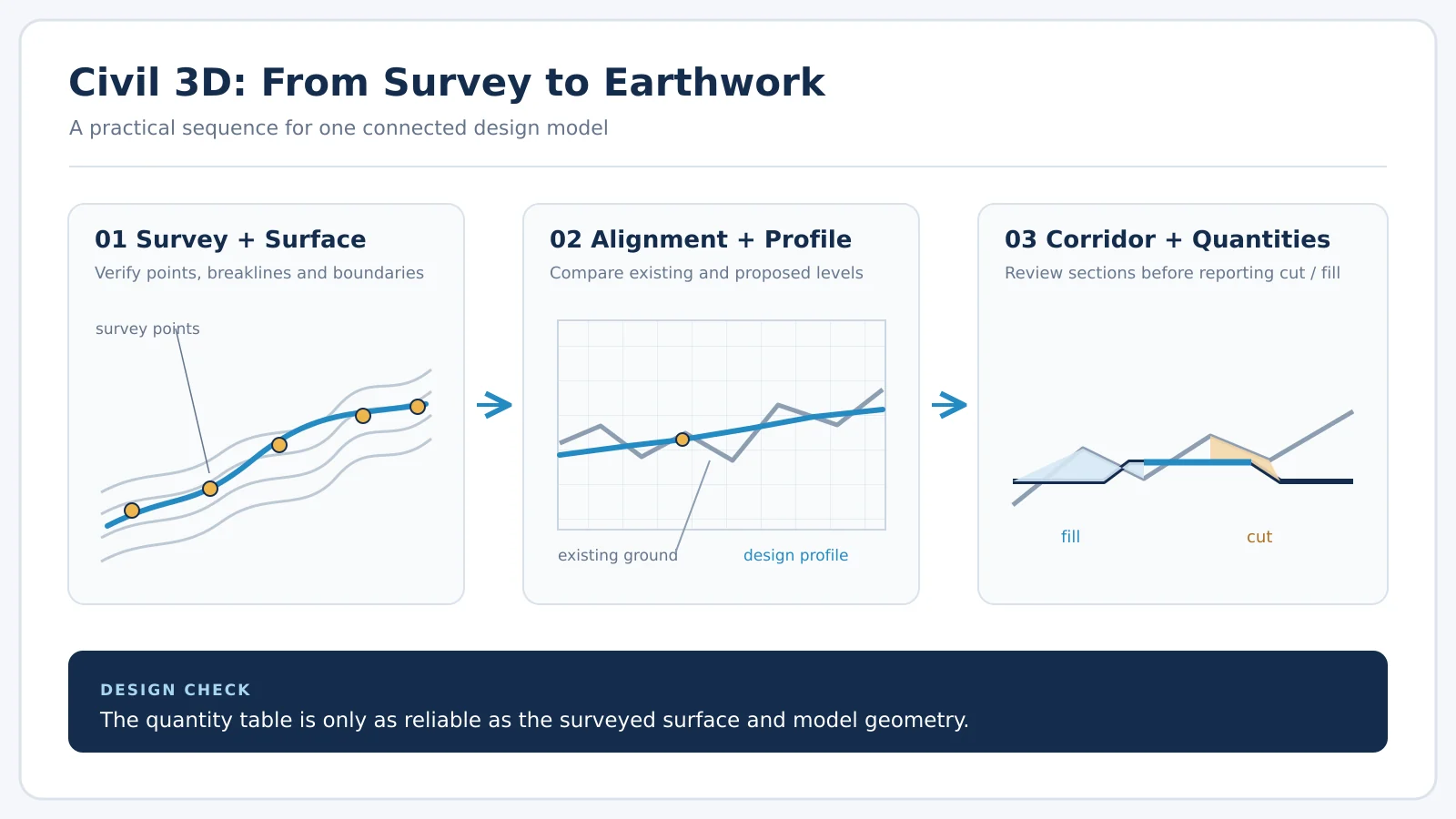

یادگیری Civil 3D زمانی کاربردی‌تر می‌شود که ابزارها را در ترتیب یک پروژه واقعی به کار ببرید. سطح زمین، مسیر افقی، پروفیل طولی، کریدور و جدول احجام، پنج دستور جدا از هم نیستند؛ تغییر هر کدام می‌تواند بر بقیه اثر بگذارد. در این راهنما، روند یک پروژه کوچک راه یا دسترسی سایت را مرور می‌کنیم و می‌گوییم پیش از اعتماد به خروجی چه چیزهایی باید کنترل شود.
۱. پروژه را پیش از ترسیم هندسه تنظیم کنید
واحدها، سیستم مختصات، قالب نقشه و روش نام‌گذاری فایل‌ها را مشخص کنید. نقاط نقشه‌برداری را در گروه‌های روشن وارد کنید و شرح و ارتفاع آن‌ها را بررسی کنید. یک نقطه با مختصات یا واحد ارتفاعی نادرست می‌تواند تمام مدل بعدی را تحت تأثیر قرار دهد. فایل اولیه نقشه‌برداری را نگه دارید و فرض‌هایی را که برای پاکسازی داده‌ها به کار برده‌اید ثبت کنید.
۲. سطح زمین موجود را بسازید و کنترل کنید
سطح TIN را از داده‌های مناسب بسازید. در شکست‌های مشخص زمین، Breakline اضافه کنید و مرز سطح را طوری تعیین کنید که نرم‌افزار روی ناحیه فاقد داده، مثلث‌های بی‌پشتوانه نسازد. منحنی‌های میزان، نمایش شیب و ارتفاع نقاط را با داده نقشه‌برداری مقایسه کنید. مثلث‌های کشیده، جهش غیرعادی سطح یا عبور منحنی میزان از روی جدول و جوی، نشانه نیاز به بررسی داده اولیه است.
۳. مسیر افقی و طراحی قائم را هماهنگ پیش ببرید
Alignment را به‌عنوان خط مبنای طرح بسازید. پروفیل زمین موجود را از سطح استخراج کنید و سپس پروفیل پیشنهادی را با کنترل شیب طولی، قوس قائم و ارتفاع نقاط اتصال طراحی کنید. مسیر افقی محل کیلومترگذاری و برداشت مقاطع را تعیین می‌کند و پروفیل ارتفاع پیشنهادی را. اگر یکی تغییر کرد، آبجکت‌های وابسته را دوباره بررسی کنید.
۴. با اسمبلی و کریدور، طرح را مدل کنید
Assembly مقطع تیپ را تعریف می‌کند. با اعمال آن در امتداد مسیر و پروفیل پیشنهادی، کریدور ساخته می‌شود. نواحی، اهداف و محل تغییر عرض یا اتصال شیب به زمین موجود را آگاهانه تنظیم کنید. مدل را در پلان، پروفیل و مقاطع عرضی ببینید؛ ظاهر درست در پلان لزوماً به معنی درست بودن شیب یا انتقال در مقطع نیست.
۵. مقاطع و احجام را بررسی کنید
با Sample Line و Section View، سطح موجود و طرح پیشنهادی را در فواصل مناسب و نقاط حساس مقایسه کنید. پیش از گزارش خاکبرداری و خاکریزی، سطح‌های مبنا، مرز محاسبه، واحدها و روش محاسبه را کنترل کنید. اعتبار جدول احجام به کیفیت هندسه و داده ورودی وابسته است؛ فرض‌ها و محدوده‌های خارج از محاسبه را کنار گزارش بنویسید.
خروجی مناسب برای یک تمرین مقدماتی
یک پروژه جمع‌وجور را با سطح موجود کنترل‌شده، مسیر افقی، پروفیل‌های موجود و پیشنهادی، کریدور، چند مقطع بررسی‌شده و خلاصه مستند احجام به پایان برسانید. نقشه حاشیه‌نویسی‌شده و فهرستی کوتاه از پرسش‌های حل‌نشده طراحی را هم نگه دارید. هدف این است که ارتباط آبجکت‌ها را در عمل ببینید.
برای جزئیات فنی، راهنمای رسمی Autodesk درباره مدل‌سازی کریدور و مقاطع عرضی را ببینید.
اگر می‌خواهید این روند را با تمرین‌های هدایت‌شده انجام دهید، دوره Civil 3D مقدماتی تا متوسط شامل ۱۲ جلسه عملی و یک پروژه نهایی کامل است.
در بخشی از طراحی گیر کرده‌اید؟
اگر نتیجهٔ سطح، کریدور، مقطع یا احجام برایتان روشن نیست، پرسش مشخص و مرحله‌ای را که در آن متوقف شده‌اید به support@backtoskill.com بفرستید. تیم BackToSkill می‌تواند درس یا تمرین مرتبط را معرفی کند. همچنین می‌توانید از کانال تلگرام و صفحهٔ فیس‌بوک مجموعه برای دنبال‌کردن مطالب و ارتباط با جامعهٔ یادگیری استفاده کنید و تجربه‌های خود را با دیگر فراگیران به اشتراک بگذارید. طرح پرسش دقیق و گفت‌وگوی مفید به تقویت مهارت‌های کاری کمک می‌کند. راهنمایی آموزشی جای بازبینی و تأیید طرح اجرایی توسط مهندس مسئول را نمی‌گیرد.
