مدل تمیز در AutoCAD ممکن است به PDF با مقیاس اشتباه، نوشته‌های ناخوانا یا حاشیه بریده‌شده تبدیل شود. Layout و فایل خروجی را جداگانه بررسی کنید. این چک‌لیست برای نقشه دوبعدی ساده با خروجی از Layout است؛ محل دستورها در نسخه‌ها و سیستم‌عامل‌های مختلف می‌تواند متفاوت باشد.
۱. پیش از انتخاب مقیاس، واحدها را مشخص کنید
یک طول معلوم را در Model Space اندازه بگیرید و یادداشت کنید هر واحد نقشه چه معنایی دارد. نام آشنای یک مقیاس، ناسازگاری واحدها را حل نمی‌کند. اگر مدل بر حسب متر و کاغذ بر حسب میلی‌متر است، تبدیل واحد باید در تنظیم مقیاس Viewport لحاظ شود.
مثال تمرینی: خطی به طول ۱۰ متر در مقیاس ۱:۱۰۰ باید روی کاغذ ۱۰۰ میلی‌متر باشد. اگر اندازه PDF متفاوت است، پیش از تغییر هندسه، واحد مدل، مقیاس Viewport و تنظیم خروجی را بررسی کنید. ابزار اندازه‌گیری PDF را با واحد کاغذ تنظیم کنید یا نسخه چاپ‌شده با اندازه واقعی را اندازه بگیرید.
۲. یک Page Setup با نام مشخص ذخیره کنید
با PAGESETUP دستگاه خروجی، اندازه کاغذ، جهت صفحه و تنظیمات چاپ را تعیین کنید. نامی مانند «PDF افقی A3» بگذارید تا تنظیم قابل استفاده مجدد و بررسی باشد. در روش معمول چاپ Layout با اندازه واقعی کاغذ، Plot Area را روی Layout و مقیاس چاپ را روی ۱:۱ قرار دهید؛ مقیاس مدل به شیت را Viewport تعیین می‌کند. کادر و یادداشت‌های لازم باید داخل محدوده قابل چاپ باشند.
۳. مقیاس Viewport را تنظیم و قفل کنید
در Paper Space مرز Viewport را انتخاب کنید. مقیاس و موقعیت دید را تنظیم و سپس نمایش آن را قفل کنید تا مقیاس ناخواسته تغییر نکند. Autodesk روش Properties و در نسخه‌های پشتیبان، دستگیره تغییر مقیاس را توضیح می‌دهد. تغییر اندازه مرز Viewport با تغییر مقیاس دید داخل آن یکسان نیست. پس از هر تنظیم، جزئیات نمایش‌داده‌شده و مقیاس را دوباره کنترل کنید.
۴. آنچه واقعاً چاپ می‌شود را بررسی کنید
- لایه‌های لازم باید در Viewport دیده شوند و قابلیت چاپشان فعال باشد.
- اگر مرز Viewport نباید چاپ شود، آن را در لایه مناسب با چاپ غیرفعال قرار دهید.
- متن اندازه‌ها، یادداشت‌ها و نمادها را در اندازه نهایی کاغذ بررسی کنید.
- Plot Style و ضخامت خطوط را با نیاز ارائه نقشه تطبیق دهید.
- فایل‌های مرجع، اطلاعات بازنگری و عنوان شیت را پیش از خروجی نهایی کنترل کنید.
۵. PDF را بیرون از اتوکد باز کنید
فقط به پیش‌نمایش چاپ اکتفا نکنید؛ اندازه صفحه PDF، چهار لبه شیت، نوشته‌های جاافتاده و وضوح خطوط را در خروجی واقعی بررسی کنید. طول معلوم را دوباره اندازه بگیرید. گزینه «Fit to page» هنگام چاپ می‌تواند مقیاس فیزیکی را تغییر دهد. اندازه کاغذ و مقیاس موردنظر را روی نقشه درج کنید و هرجا مقیاس اهمیت دارد، تنظیم چاپ را نیز کنترل کنید.
علت احتمالی خروجی نامناسب را پیدا کنید
- همه‌چیز اندازه اشتباه دارد: پیش از تغییر اندازه آبجکت‌ها، واحد مدل، مقیاس Viewport و Page Setup را مقایسه کنید.
- یادداشت‌ها ناپدید یا خیلی کوچک هستند: نمایش لایه و تنظیمات Annotation همان آبجکت‌ها را بررسی کنید.
- لبه کادر بریده شده است: اندازه کاغذ، جهت، حاشیه قابل چاپ و Plot Area را کنترل کنید.
- PDF درست است ولی چاپ نه: مقیاس چاپ در نرم‌افزار PDF و اندازه کاغذ انتخاب‌شده را بررسی کنید.
یک تحویل تمرینی مفید
DWG، فایل PDF و یادداشتی شامل واحد مدل، اندازه کاغذ، مقیاس Viewport و طول کنترل‌شده را ذخیره کنید. از یک همکار بخواهید با تنظیم ذخیره‌شده همان خروجی را تولید کند. اگر ممکن نبود، تنظیم فراموش‌شده را ثبت کنید. این کنترل کیفیت نقشه‌کشی است، نه تأیید مهندسی طرح.
دوره AutoCAD Essential Learning شامل Layout، Viewport و تهیه PDF آماده چاپ است. محتوای آموزشی در حال آماده‌سازی است و وضعیت ثبت‌نام در صفحه دوره مشخص می‌شود. برای انتخاب نقطه شروع، راهنمای AutoCAD یا Civil 3D؛ کدام را اول یاد بگیریم؟ را ببینید.
منابع رسمی
برچسب‌ها:
اشتراک گذاری:
شما همچنین ممکن است دوست داشته باشید
- اکتبر 15, 2026

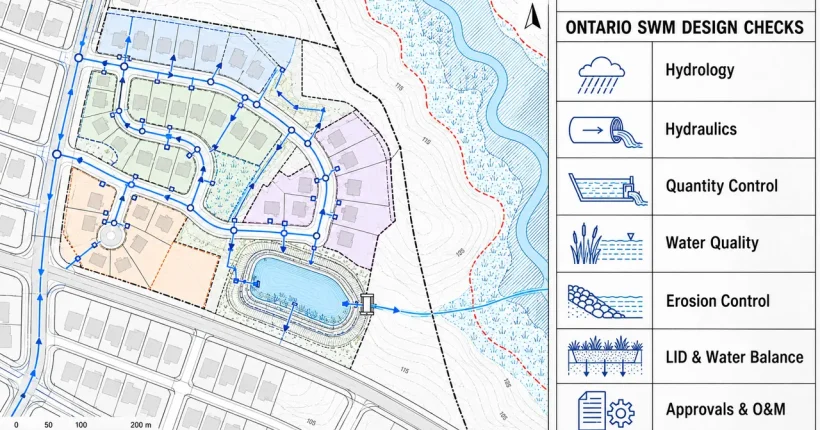

A practical Ontario SWM checklist covering hydrology, hydraulics, storage, water quality, water balance, erosion control, LID, permissions and report QA/QC.
